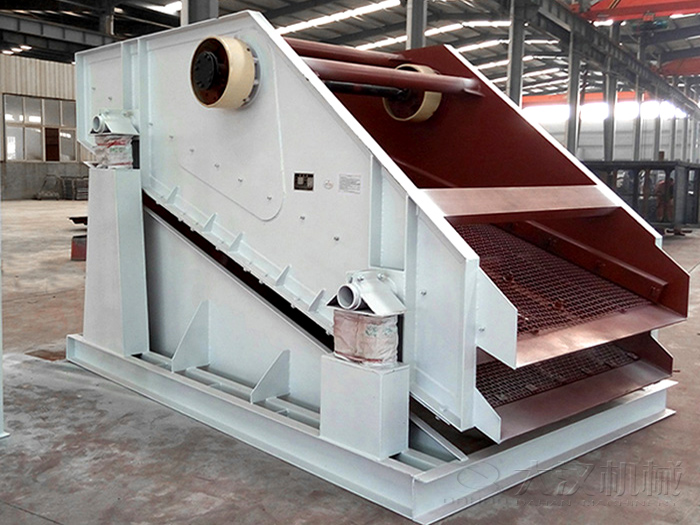

產品概述

細沙回收機又叫細沙回收機一體機，是用于解決物料回收、泥沙的分離以及提取手機細沙達到設備，因此也叫尾礦回收機，泥沙分離及等，可以有效降低細沙流失，降低對能源的浪費，提高企業的投資成本和物料經濟價值。

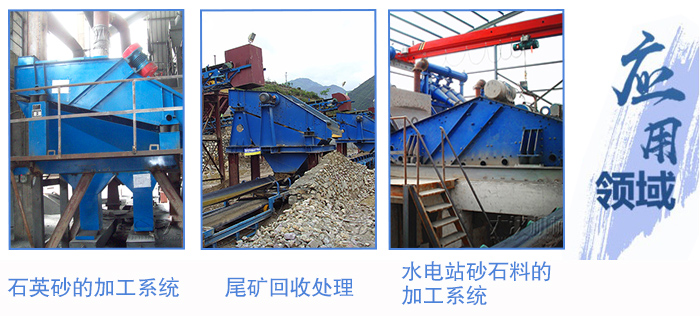

適用行業

細沙回收機可用于陶瓷原料加工系統的脫水環節、選礦廠的尾礦回收處理、石英砂的加工系統、水電站砂石料的加工系統等，可以解決細沙、細料的回收問題。

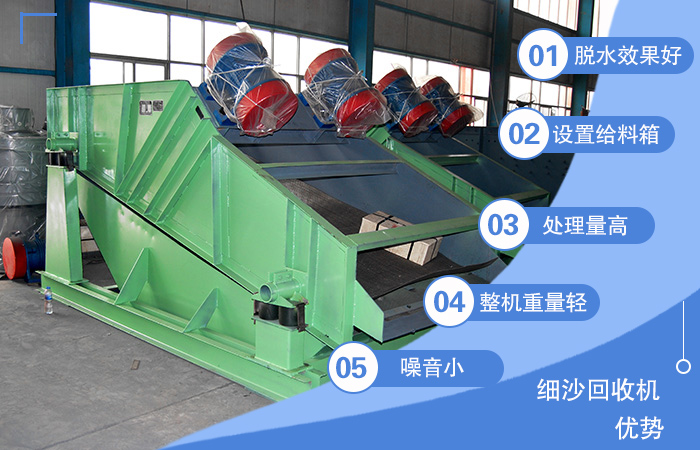

主要優勢

1、篩機整體采用水平安裝，篩網傾斜安裝，可以保證強制脫水；

2、入料段設置弧形篩面，脫水效果好，可回收排放總量中85%的細顆粒物料；

3、設置給料箱，保證物料能夠均勻給入篩面；

4、濃縮型水力旋流器+多頻脫水篩，可以使煤泥濃度達85%以上，使成品回收率增加，處理量高達70-100t/h；

5、整機重量輕,拆裝方便,便于操作與維護；

6、運行平穩，噪音小。

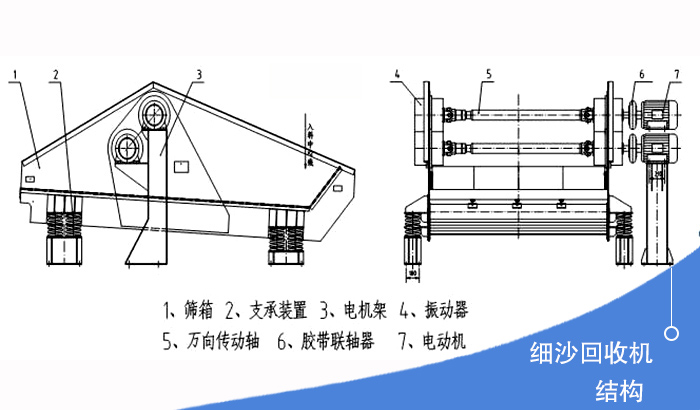

細沙回收機結構

細沙回收機主要是由電機、真空高壓泵、泥沙分離器、清洗槽、返料箱等部件組成。

電機：動力來源。

真空高壓泵：采用動力降壓，具有很好的密封、漿體不易泄露等特點

泥沙分離器：當待分離的料漿以一定的壓力從泥沙分離器周邊進入泥沙分離器后，被迫作回轉運動。由于其受到的離心力、向心浮力、流體拽力等大小不同，料漿中的固體粗顆粒克服水力阻力向器壁運動，并在自身重力的共同作用下，沿器壁螺旋向下運動，細而小的顆粒及大部分水則因所受的離心力小，未及靠近器壁即隨料漿做回轉運動。

聚氨酯篩網：聚氨酯篩網有較強的自潔性能，不堵孔、篩分效率高、使用壽命是橡膠篩網的2.5倍以上。

清洗槽：對篩分物料進行清洗、脫水。

返料箱：少量不合格的細沙要經過返料箱再回到清洗槽。

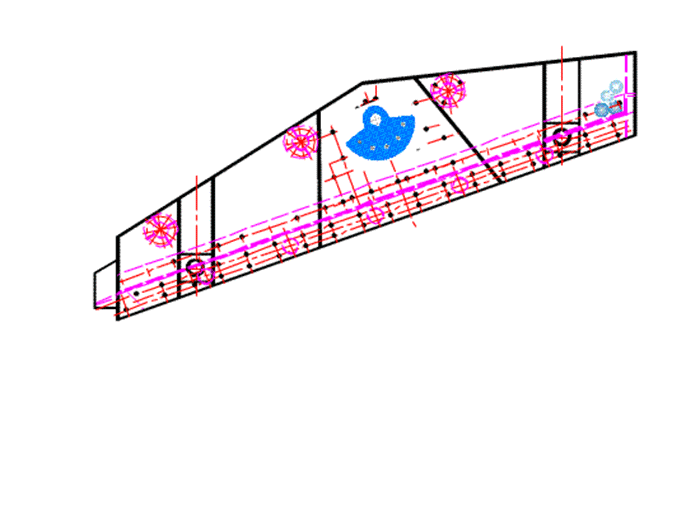

工作原理

細沙回收機啟動后，泵漿砂水混合物輸送至泥砂高壓分離器，離心分級濃縮的尾沙經沉砂嘴提供給脫水篩，經脫水篩脫水后，尾沙與水有效分離，少量尾沙、泥等經返料箱再回到清洗槽，清洗槽液面過高時，經出料口排出。

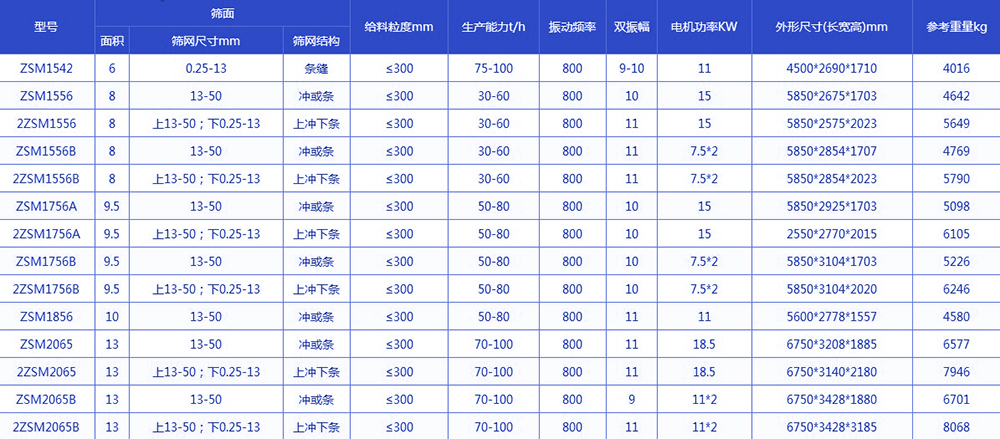

技術參數

細沙回收機安裝步驟



1、設備到達現場后，用戶按發貨清單清點驗收。

2、先將洗料槽安放在預先澆灌的混凝土基礎上，按槽鋼架上面找水平，要求四點誤差±2mm之內。

3、安裝脫水篩，四個支承梁裝彈簧上支承座時，間距要基本相等，支座上下面要平行，橡膠彈簧與地平面要垂直，旋緊卡箍螺栓，接電機線。

4、安裝泵體；將泵體安放在地基上，底座找平后與地面墊實。泵前端裝閥門、進水管與洗料槽，出水管要找正對齊并焊接牢固不得漏水，地腳二次灌漿干固后緊固螺栓。電機要先接電源線試旋轉方向，要與泵體方向相符，然后再與法蘭對接，找正后再緊固電機地腳螺栓。泵不可空負荷運轉。

5、旋流器：將旋流器安裝在回料箱上的槽鋼支座上將回流彎管與出水口對接好，彎管下端插入回料箱內并與上蓋板焊牢，細沙回收裝旋流器前端出料箱，裝螺栓并緊固。裝Φ76mm入料橡膠管，下端與泵出水口管連接并用鐵絲箍緊。

6、裝溢流橡膠管并根據現場情況裝入水槽。
