老司机在线ae85,欧美日韩一区二区三区在线观看视频,亚洲人成电影在线观看青青,无码人妻出轨黑人中文字幕

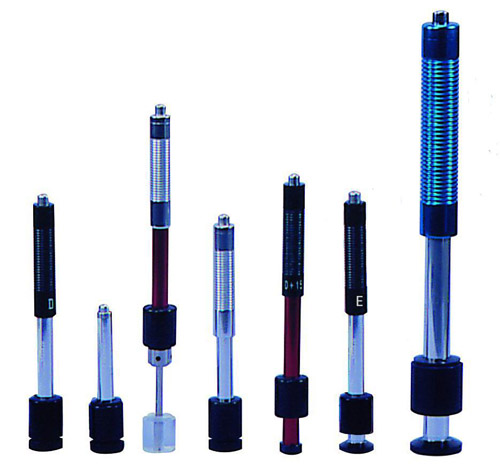

異型沖擊裝置

DC（D）/DL

D+15

C

G

E（需進口）

沖擊能量
沖擊體質(zhì)量

11mJ
5.5g/7.2g

11mJ
7.8g

2.7mJ
3.0g

90mJ
20.0g

11mJ
5.5g

球頭硬度:
球頭直徑:
球頭材料:

1600HV
3mm
碳化鎢

1600HV
3mm
碳化鎢

1600HV
3mm
碳化鎢

1600HV
5mm
碳化鎢

5000HV
3mm
金剛石

沖擊裝置直徑:
沖擊裝置長度:
沖擊裝置重量:

20mm
86(147)/ 75mm
50g

20mm
162mm
80g

20mm
141mm
75g

30mm
254mm
250g

20mm
155mm
80g

試件最大硬度

940HV

940HV

1000HV

650HB

1200HV

試件表面平均粗糙度Ra:

1.6μm

1.6μm

0.4μm

6.3μm

1.6μm

試件最小重量:
可直接測量
需穩(wěn)定支撐
需密實耦合

>5kg
2～5kg
0.05～2kg

>5kg
2～5kg
0.05～2kg

>1.5kg
0.5～1.5kg
0.02～0.5kg

>15kg
5～15kg
0.5～5kg

>5kg
2～5kg
0.05～2kg

試件最小厚度
密實耦合
硬化層最小深度

5mm
≥0.8mm

5mm
≥0.8mm

1mm
≥0.2mm

10mm
≥1.2mm

5mm
≥0.8mm

球頭壓痕尺寸

硬度300HV時

壓痕直徑
壓痕深度

0.54mm
24μm

0.54mm
24μm

0.38mm
12μm

1.03mm
53μm

0.54mm
24μm

硬度600HV時

壓痕直徑
壓痕深度

0.54mm
17μ,,,m

0.54mm
17μm

0.32mm
8μm

0.90mm
41μm

0.54mm
17μm

硬度800HV時

壓痕直徑
壓痕深度

0.35mm
10μm

0.35mm
10μm

0.35mm
7μm

--
--

0.35mm
10μm

沖擊裝置適用范圍

DC型測量孔或園柱筒內(nèi); DL型測量細長窄槽或孔

D+15型測量溝槽或凹入的表面

C型測量小輕薄部件及表面硬化層。

G型測量大厚重及表面較粗糙的鑄鍛件

E型測量硬度極高材料
